газопоршневая
электростанция
VMAN 80 кВт
ОБЩИЕ ПОКАЗАТЕЛИ
Двигатель
VMAN C07A1
Мощность, кВт
80
Расход газа, м³/ч
22,4
КПД, %
44
Ресурс до кап. ремонта, м.ч.
60000
Наброс нагрузки за 2 с, %
80
Минимальная мощность работы, %
10
Давление газа, кПа
5
Тип газа
Природный газ, пропан-бутан, синтез газ, попутный нефтяной газ, шахтный метан, биогаз

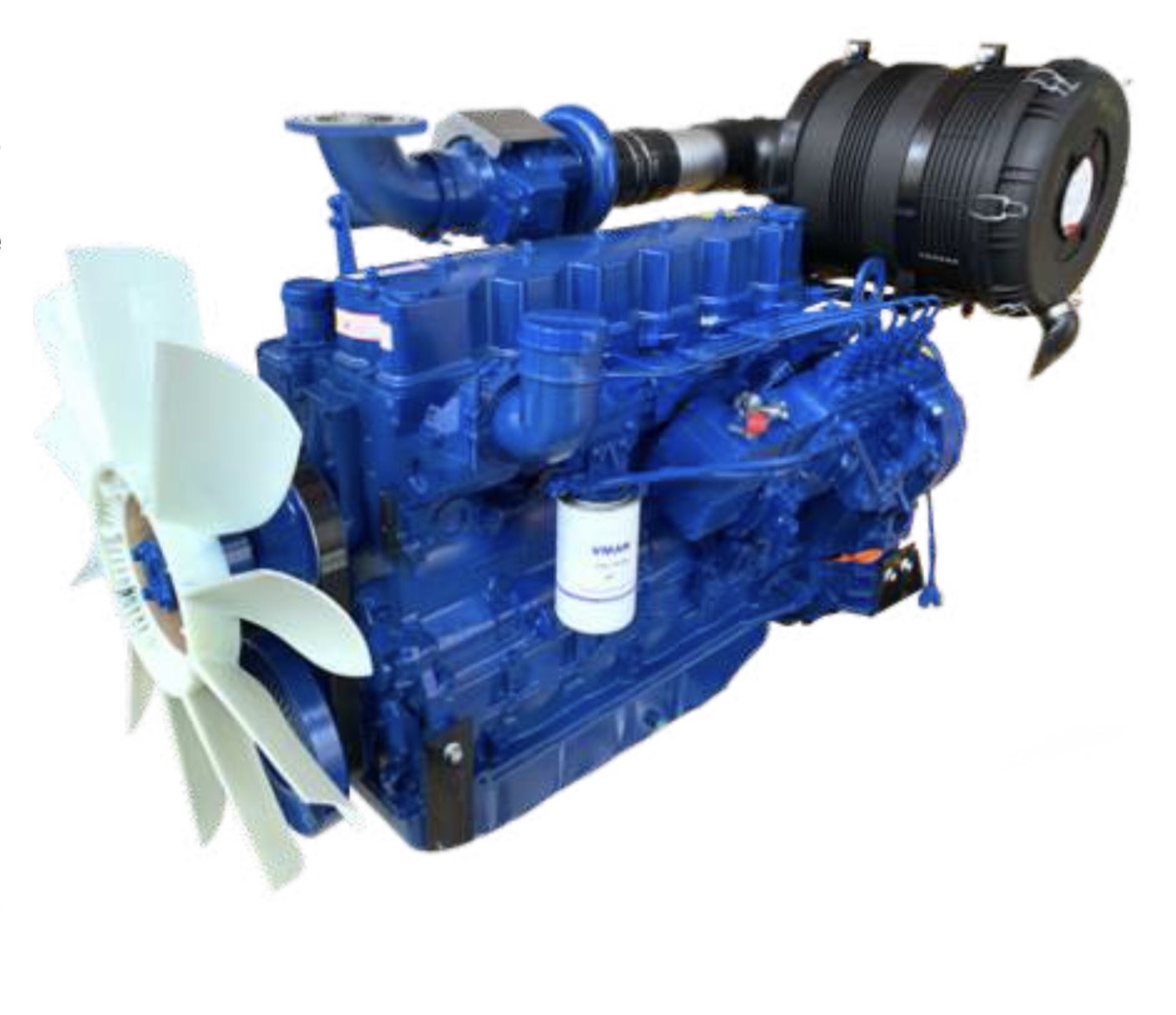

ДВИГАТЕЛЬ
Немецкие двигатели VMAN производства КНР уже более 45 лет держат лидирующие позиции на мировом рынке двигательных систем. Их устанавливают для бесперебойной работы мини-ТЭС, а также в движущих узлах крупнотоннажного транспорта и промышленного оборудования. На сегодняшний день линейка продукции представлена 24-мя моделями дизельных двигателей мощностью от 59 кВт до 711 кВт и 42 модели газовых двигателей с рабочей мощностью от 100 кВт до 300 кВт.
Мощность (кВт)
90
Марка
VMAN
Модель
C07A1
Число цилиндров
6
Диаметр цилиндра, мм
105
Ход поршня, мм
124
Частота вращения вала двигателя, мин-1
4500
Тип двигателя
Газовый
Расположение цилиндров
рядное
Топливная система
Газовая линия
Удельный расход топлива, м³/кВт·ч.
0,28
Удельный расход масла на угар, г/кВт·ч.
0,2
Свечи зажигания
BRISK, Denso, Bosch
Система впуска
с турбокомпрессором и охладителем наддувочного воздуха
Рабочий объем, л
6,5
Степень сжатия
14,5
Объем системы смазки, л
18
Объем системы охлаждения, л
32
Тип системы охлаждения
Жидкостная
Напряжение в системе электрооборудования, В
24
Зарядный генератор
35 А, 24 В
Пусковое устройство
Стартер 5,5 кВт
Размеры, мм (ДхШхВ)
1461х870х1206
Вес, кг
600
ГЕНЕРАТОР
Марка
Mecc Alte, Leroy-Somer
Род тока, Гц
переменный
Напряжение, В
400
Номинальный ток, А
144
Номинальный коэффициент мощности
0,8
Класс изоляции
H
Степень защиты
IP23
Частота вращения, мин-1
1500
КПД генератора, %
93,7
Длина корпуса, мм
681
Масса, кг
430
СИСТЕМА УПРАВЛЕНИЯ
Реализована на базе микропроцессорного контроллера: В базовой комплектации – ComAp
Описание:
ComAp IG200 являются встраиваемыми контроллерами генераторных установок для применения в режиме параллельной работы электроагрегатов между собой и внещней сетью. Оптимизированы для простого использования, установки и настройки; включают в себя встроенный синхронизатор и цифровое изохронное разделение нагрузки. Контроллеры обеспечивают работу до 32 генераторных установок параллельно между собой и внешней сетью.
Сетевой экспорт/импорт c поддержкой работы двигателя (стандарт J1939, Modbus)
Отображение кодов тревог в текстовой форме
Базовая нагрузка, Деление нагрузки c Оптимизирование количества работающих генераторных установок в режиме параллельной работы
Конфигурируемые входы/выходы для различных нужд потребителя c логами истории
КАПОТ
- Общие габариты: 2430 х 750 x 1500 мм
- Масса: 1212 кг
КОНТЕЙНЕР
- Общие габариты: 3650 х 2040 х 2250 мм
- Масса: 2912 кг
- Система отопления: Да
- Освещение: Да
- Система вентиляции: Да
Для расчета заполните поля:
item.f2 == ''
Ваша текущая стоимость газа за 1м3:
руб.
Ваша текущая стоимость электроэнергии за 1 кВт•ч:
руб.
Кол-во выработанных кВт•ч в мес.:
Сравнение газовой электростанции и электросети:
Топливо (газ), на 1 станцию
Удельный расход газа, нм3/кВт•ч
item.f1 == ''
Количество часов в месяце
720
Потребление газа в месяц , м3
item.f1 == ''
Стоимость газа, руб/м3
Итого затраты в месяц
Ежемесячное обслуживание, на 1 станцию
Комплект свечей
item.f1 == ''
Комплект фильтров
item.f1 == ''
Масло
Объем масла (15W40) используемой станцией в работе
item.f1 == ''
В среднем периодичность замены масла
item.f1 == ''
Удельный расход масла 0,2 г/кВт•ч = 0,235 мл/кВт•ч
Удельный расход масла 0,3 г/кВт•ч = 0,35 мл/кВт•ч
0,235
0,35
Долив масла, л
item.f1 == ''
Средняя стоимость 1 литра масла
item.f1 == ''
Стоимость масла
item.f1 == ''
ЗП обслуживающего персонала
item.f1 == ''
Итого обслуживание в месяц
item.f1 == ''
Стоимость электроэнергии
Сейчас Вы тратите на электроэнергию в месяц
Сейчас Вы тратите на тепловую энергию в месяц
Затраты при использовании ГПУ в месяц
Экономия в месяц
Срок окупаемости ГПУ
*Данный расчет является ориентировочным
