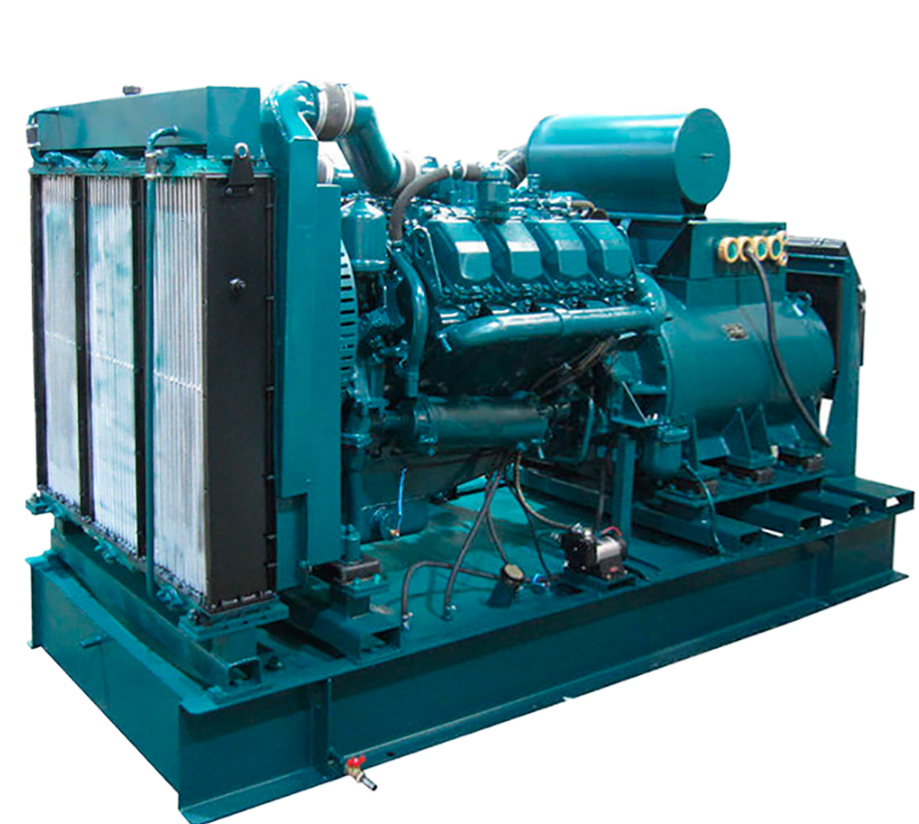

газопоршневая
электростанция
ТМЗ 250 кВт
ОБЩИЕ ПОКАЗАТЕЛИ
Двигатель
ТМЗ 8435.10
Мощность, кВт
250
Расход газа, м³/ч
67
КПД, %
43
Ресурс до кап. ремонта, м.ч.
24 000
Наброс нагрузки за 2 с, %
80
Минимальная мощность работы, %
10
Давление газа, кПа
5
Тип газа
Природный газ, пропан-бутан, синтез газ, попутный нефтяной газ, шахтный метан, биогаз
ДВИГАТЕЛЬ
ОАО «Тутаевский моторный завод» – специализированное предприятие по выпуску дизельных многоцелевых двигателей. Модельный ряд двигателей ТМЗ представлен 30-тью модификациями 8-цилиндровых V-образных моторов. На базе двигателей ТМЗ собираются ГПУ и мини-ТЭС различных мощностей, начиная от моделей для домашнего использования от 25 кВт и заканчивая многомощными промышленными установками.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ГАЗОВЫХ ДВИГАТЕЛЕЙ ТМЗ:
• простота и надежность конструкции;
• высокий электрический КПД (при использовании природного газа до 42%);
• обширный диапазон мощностей;
• возможность запуска режима когенерации;
• жидкостная система охлаждения;
• средний уровень шума – 75-78 дБ.
Мощность (кВт)
260
Марка
ТМЗ
Модель
ТМЗ 8435.10
Число цилиндров
8
Диаметр цилиндра, мм
140
Ход поршня, мм
140
Частота вращения вала двигателя, мин-1
1500
Тип двигателя
Газовый
Расположение цилиндров
V-образное
Топливная система
Газовая линия
Удельный расход топлива, м³/кВт·ч.
0,25
Удельный расход масла на угар, г/кВт·ч.
0,4
Свечи зажигания
Denso, Bosch, Federal Mogul
Система впуска
С турбокомпрессором и охладителем наддувочного воздуха
Рабочий объем, л
17,24
Степень сжатия
14,3
Объем системы смазки, л
33
Объем системы охлаждения, л
30
Тип системы охлаждения
Жидкостная
Напряжение в системе электрооборудования, В
24
Зарядный генератор
80 А, 24 В
Пусковое устройство
Стартер 9 кВт
Размеры, мм (ДхШхВ)
2060х1172х1178
Вес, кг
1375
ГЕНЕРАТОР
Марка
Mecc Alte, Marelli
Род тока, Гц
переменный
Напряжение, В
400
Номинальный ток, А
450
Номинальный коэффициент мощности
0,8
Класс изоляции
H
Степень защиты
IP23
Скорость вращения, мин-1
1500
КПД генератора, %
93,7
Длина корпуса, мм
1080
Масса, кг
1133
СИСТЕМА УПРАВЛЕНИЯ
Реализована на базе микропроцессорного контроллера: В базовой комплектации – ComAp
Описание:
ComAp IG200 являются встраиваемыми контроллерами генераторных установок для применения в режиме параллельной работы электроагрегатов между собой и внещней сетью. Оптимизированы для простого использования, установки и настройки; включают в себя встроенный синхронизатор и цифровое изохорное распределение нагрузки. Контроллеры обеспечивают работу до 32 генераторных установок параллельно между собой и внешней сетью.
Сетевой экспорт/импорт c поддержкой работы двигателя (стандарт J1939, Modbus)
Отображение кодов тревог в текстовой форме
Базовая нагрузка, Деление нагрузки c Оптимизирование количества работающих генераторных установок в режиме параллельной работы
Конфигурируемые входы/выходы для различных нужд потребителя c логами истории
СИСТЕМА УТИЛИЗАЦИИ ТЕПЛА
Система утилизации тепла (СУТ) является дополнительным оборудованием газопоршневых установок и предназначена для получения тепловой энергии при работе ГПУ. Полученное тепло может быть использовано в технологических целях и в системах теплоснабжения. Передача тепла осуществляется жидким теплоносителем.
-от высокотемпературных контуров охлаждения ГПУ утилизатором тепла антифриза (УТА);
-от выхлопных газов ГПУ утилизатором тепла выхлопных газов (УТГ).
МОДУЛЬ УТА (АНТИФРИЗ)
Теплоноситель
Горячий
Холодный
Полость аппарата
Межтрубное
пространство
Трубное
пространство
Условный диаметр патрубков, мм
65
50
Вид теплоносителя
Этиленгликоль
Вода
Расход
34626 кг/ч (535 л/мин при 20 °C)
11585 кг/ч (11,85 м3/ч при 70 °С)
Температура на входе, °С
85,0
70,0
Температура на выходе,°С
82,1
77,4
Гидравлическое сопротивление теплообменника (не более), кПа
30
30
Расчетная мощность, кВт
120
Площадь теплообменной поверхности полная, м2
5,7
Средняя скорость теплоносителя, м/с
1,043
1,204
Коэффициент теплопередачи, Вт/м2·К
22122
Расчетная температура,°С
115
115
Расчетное / пробное давление, МПа
0,6/0,9
1,0/1,37
Масса теплообменника без жидкостей, кг
140
Вместимость полостей, л
27
27
Материалы теплообменника
Корпус, теплообменные трубы — 08Х18Н10Т Водяные камеры — Ст3
Примечание:
1. Допускаемый диапазон температур окружающего воздуха при работе модуля УТА — 0 °С … плюс 40 °С
МОДУЛЬ УТГ (ВЫХЛОПНЫЕ ГАЗЫ)
Условный диаметр патрубков отработавших газов, мм
200
Условный диаметр патрубков нагреваемой жидкости, мм
50
Греющий теплоноситель
Продукты сгорания природного газа
Расход
1453 кг/ч
(53 м3/ч при 500 °С)
Температура на входе,°С
500
Температура на выходе,°С
115
Аэродинамическое сопротивление котла-утилизатора (не более), Па
1230
Аэродинамическое сопротивление модуля УТГ (не более) при движении газов через котел-утилизатор/при движении газов по байпасу, Па
2815/1100
Нагреваемая жидкость
Вода
Расход
11585 кг/ч
(11,85 м3/ч при 70 °С)
Температура на входе,°С
77,4
Температура на выходе,°С
90,0
Гидравлическое сопротивление котла-утилизатора (не более), кПа
10
Характеристики
Расчетная мощность, кВт
172
Площадь теплообменной поверхности (полная), м2
12,9
Максимальная рабочая температура нагреваемой жидкости,°С
110
Минимальная рекомендуемая температура нагреваемой жидкости на входе,°С
70
Максимальная рабочая температура газов,°С
600
Максимальное избыточное рабочее давление нагреваемой жидкости, МПа
1,0
Максимальное избыточное рабочее давление газов, МПа
0,03
Минимальное избыточное давление нагреваемой жидкости, МПа
0,2
Масса котла-утилизатора без жидкости, кг
320
Вместимость полостей отработавших газов котла-утилизатора, л
137
Вместимость полостей нагреваемой жидкости котла-утилизатора, л
99
Масса модуля УТГ без жидкости, кг
750
Материал
08Х18Н10Т
КОНТЕЙНЕР
- Общие габариты: 6500х2350х2300
- Масса: 8800 кг
- Пожарная сигнализация: Да
- Система пожаротушения: Да
- Датчик утечки угарного газа: Да
- Щит собственных нужд: Да
- Система отопления: Да
- Освещение: Да
- Система вентиляции: Да
Основная задача контейнера – обеспечение безопасности и рабочих условий для сложного промышленного оборудования: Защита от неблагоприятных погодных условий. Оборудование в контейнере защищено от осадков, ветра. Газопоршневая электростанция в контейнере может эксплуатироваться при температурах от -60°С до +45°С за счет установки внутренних систем вентиляции и обогрева. Простой монтаж. Позволяет начать эксплуатацию оборудования без сложного монтажа на объекте, уменьшает затраты на подготовку или даже строительство помещения. Защита от механических повреждений. Конструкция контейнера сохраняет оборудование при погрузке и транспортировке. Удобный сервис. Пространство внутри контейнера удобно для выполнения сервисного обслуживания и ремонта. Защита от шума. Снижает шумовое давление и вибрации, исходящие от оборудования. Пожарная безопасность. В контейнере установлены системы пожаротушения, сигнализации и оповещения. Защита от взлома. Установленные системы охранной сигнализации позволяют защищать оборудование от доступа посторонних.
